多沉工业级品控保险，超强图像解码机能，便捷支持网络节造、信息集群颁布和云治理。 职能接口丰硕，集成度高，合用项目定造；兼容分歧集成商平台和通讯和谈，削减二次开发。标配wifi套件，选配4G，选配GPS。
合用于智慧灯杆屏、交通屏，技术指标等同于BX-Y1 /Y2；
兼容安防行业主流技术平台和谈和市场主流交通讯号设备和谈，免二次开发。
支持中英文语音播报职能，满足项目语音需要；

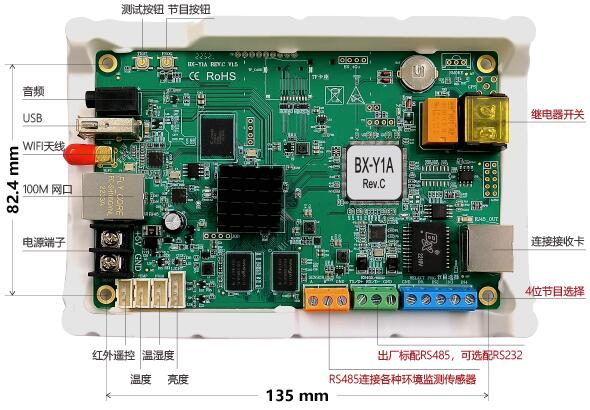

标配各类通例传感器接口和RS485环境传感器接口、继电器开关、4位节目选择接口；
标配100M网口+RS485/RS232串口+RS485环境传感器接口+USB接口+WiFi接口；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
BX产品倾心打造“多场景 ? 全职能”大工程LED显示屏项目专用节造器
切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》
1. 今年会jnh提供3套解决规划和多款产品，来满足分歧智慧灯杆屏的项目利用
⑴ 异步播放器 BX-Y08A /BX-Y1A，BX-C08A /C1A
选取异步播放器解决规划，系统独立性强，拥有丰硕的通讯接口和职能接口。与iLEDCloud /iLEDSys云平台配套，可能很好地满足大集群智慧灯杆屏的设备运维、信息颁布和信息安全，同时，也可能很好地实现政务信息颁布、环境监测、远程开关、语音播报、应急广播等综合职能�；鼓芄黄揪葜腔鄢鞘械淖酆鲜葜卫肀匾�，与分歧物联网平台和智慧网关便捷对接。
这种模式系统单一，独立性强，便于后期扩大，且性价比高，在智慧灯杆屏利用中最为普遍。
⑵ 同步节造器 BX-VSA /L1A
选取同步节造器+接管卡+多职能卡的解决规划，直接接入前端智慧网关或机顶盒的HDMI信号源。
这种模式的利益是BX产品仅作为硬件设备，在接入分歧物联网平台和智慧网关时，可最大水平地简化平台与BX节造器的对接工作。
这种模式的弊端是也很显著。重要是系统较为复杂，BX节造器仅能承担单一显示职能。对智慧网关要求较高，环境数据监测、语音播报等职能必须由专用智慧网关实现。若是选取通例网关和机顶盒，则难以实现环境数据监测、语音播报、远程开关等职能。
⑶ 同异步一体播放器 BX-Y3A
选取同异步一体播放器解决规划，兼具前两个规划的利益。既可直接接入前端智慧网关或机顶盒的HDMI信号源，也可维持由BX播放器独立承�；肪呈菁嗖狻⒂镆舨ケā⒃冻炭氐戎澳�，大大减轻智慧网关的工作。同异步一体播放器支持表部视频源信号与本地节目信息混合播放，支持表部视频源信号的全屏自适应缩放和节目分区自适应缩放。这是今年会jnh独有的技术和产品！
这种模式的弊端是BX播放器成本稍高。
2. 今年会jnh提供3种方式，来满足BX播放器与分歧物联网平台的对接
（暂略）
3. 重要职能个性
⑴ 丰硕的通讯接口
标配100M网口+RS485/RS232串口+RS485环境传感器接口+USB接口+WiFi接口；
支持局域网和互联网通讯，IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测；
支持RS485/RS232串行通讯；支持U盘下载；支持无线wifi；支持无线4G。
⑵ 丰硕的职能接口
标配各类通例传感器接口和RS485环境传感器接口、继电器开关、节目选择接口；
支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入；
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境监测传感器的便捷接入和显示；
支持雷达测速、水位、雨量等传感器的定造接入和显示；
板载继电器开关，支持软件号令开关和按时自动开关屏幕；
板载节目选择接口，支持表部信号节造16个节目切换播放；
⑶ 信息动态刷新职能
支持多组动态区域，支持信息实时刷新。
⑷ 中英文语音播报职能
支持中英文语音播报职能，满足项目语音需要。
⑸ 表部视频源的自适应缩放职能
BX-L1A支持输入自适应信号源分辨率，支持对输入视频源画面进行截取、部门显示，支持表部视频源信号的全屏自适应缩放；
BX-Y3A支持表部视频源信号的全屏自适应缩放和节目分区自适应缩放。
⑹ 同异步一体化职能
BX-Y3A支持表部视频源信号与本地节目信息混合播放，支持表部视频源信号的全屏自适应缩放和节目分区自适应缩放。
⑺ 固件升级职能
支持底层软件在线升级，极风雅便了系统开发、守护和职能升级；为客户有效节约成本，降低项目风险；
⑻ 二次开发
提供支持WINDOWS/LINUX/ANDROID/iOS 等重要操作系统的二次开发包，蕴含各类动态库、通讯和谈、测试例程等； 支持JAVA/C/C++/C#/Delphi等主流编程说话，支持用户在各类平台进行二次开发，最大水平满足用户个性定造职能的开发和拓展
⑼ 云利用和信息安全
支持并提供配套的专业级云平台颁布软件，通过国度信息安全等级�；と度现�；
支持配套的云平台微信幼法式，支持移动端设备便捷实现信息的编纂和颁布，同时保险信息安全；
具备用户实名认证、多级角色权限治理、节目编纂/审核/颁布、显示屏自适应节目颁布等职能；
具备远程LED显示屏治理职能、显示屏状态监测职能，具备节目颁布报表天生、屏幕信息在线监控、应急多级审核机造的信息安全保险职能。
⑽ 品质保险
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率。
BX产品以主题科技继承了大型LED集群显示系统和定造开发项目上的优势职位！
BX产品一连了今年会jnh“激情 创新 界说美满显示”的产品理想！
| 技术指标 | |
|---|---|
| 产品状态 | 2020年3月投放市场，批量现货供给 |
| 节造点数 | 总像素≤640K：1024*640；（宽度≤8192, 高度≤2048） |
| 硬件配置 | 1GHz双核处置器、512MB DRAM，1080P高清硬解码播放 |
| 存储容量 | 标配4GByte，支持USB扩大至256GB |
| 节目数量 | 不限 |
| 区域数量 | 支持32个区域。特殊需要可定造扩大 |
| 区域类型 |
气象区、图文区、字幕区、视频区、农历区、功夫区、仿照表盘、正负计时、传感器区、动态区、网络数据分区 |
| 边框显示 | 区域炫彩边框 |
| 时钟显示 | 农历、仿照表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件职能 | 分组集群治理/多节目编纂/多区域显示/节目自适应/多种说话版本 |
| 显示成效 | |
|---|---|
| 节目分区 | 支持节目肆意地位和数量开窗分区，支持区域层叠，支持256级透显著示成效 |
| OSD职能 | 支持32bit真彩OSD，支持视频区和图文区叠加播放，支持256级透显著示成效 |
| 显示特效 | 丰硕的3D特技、炫彩字幕、炫动布景、炫彩边框等 |
| 移动滑润性 | 图文/字幕画面移动超等滑润，最大带载点数下左移速度可达180点/秒 |
| 支持播放媒体 | |
|---|---|
| 视频体式 | 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频体式 |
| 音频体式 | 支持mp3, wav, wma, ogg, ape, acc等常见音频体式 |
| 图片体式 | 支持bmp, jpg, png, gif等常见图片体式 |
| 文本体式 | 支持txt, rtf, word, excel等 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格单双色和全彩LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组，支持各类行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/64扫描之间的肆意扫描类型 |
| 模组空点 | 支持肆意空点，适配各类规格模组 |
| RGB信号 | 支持RGB信号线序矫捷界说 |
| 板载接口 | |
|---|---|
| 显示输出接口 | 1个千兆网口，衔接接管卡 |
| 通讯接口 | 100M网口+RS485/RS232串口+RS485环境传感器接口+USB+WiFi接口 |
| 音频接口 | 1路AUDIO输出 |
| 传感器接口 | 标配红表�？赝贰⒘炼取⑽露取⑽率却衅鹘涌�，标配RS485环境传感器接口 |
| 节目选择接口 | 标配4位节目选择接口，支持表部信号节造16个节目切换播放 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
| USB接口 | 支持U盘即插即播，也可导入播放；U盘耽搁线≤7.5m不变传输 |
| 沉要职能 | |
|---|---|
| 通讯职能 |
支持局域网和互联网通讯。支持MQTT物联网和谈 标配无线wifi，支持手机APP，满足无线局域网络利用； 选配4Gu4，选配GPS |
| 网络自检 | IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测 |
| 节目播放节造 |
支持节目挨次播放、节目按时播放；支持垂危通知 板载4位节目选择接口，支持表部信号节造16个节目切换播放 |
| 截屏监督职能 | 支持对节目播放确当前显示画面进行截屏监看 |
| 旋转显示职能 | 支持90°/180°/270°屏幕旋转显示职能 |
| 区域复造职能 | 支持区域复造职能 |
| 继电器开关 | 板载继电器开关，支持软件号令开关和按时自动开关屏幕 |
| 亮度调整职能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| �？仄髦澳� | 支持节目点播、音量调整、亮度调整、屏幕开关机、屏幕测试等 |
| 通例传感器 | 板载红表�？赝贰⒘炼取⑽露取⑽率却衅鹘涌� |
| Modbus环境传感器 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器 支持氧气、二氧化碳、二氧化硫等各类气体传感器，支持雷达测速、水位、雨量、泥土等各类传感器 |
| 气象预报职能 | 支持国内国表气象预报，国表超过21000个城市，国内支持到所有县区 |
| 信息动态刷新 |
支持32个动态区域，支持信息实时刷新 |
| 语音播报职能 | 支持中英文语音播报，满足项目语音需要 |
| 多屏同步职能 |
支持多个播放器在播放一样节目信息时，维持播放画面实时同步的职能 |
| 布景音乐职能 | 支持节目布景音乐 |
| 网络流媒体播放 | 支持HLS、RTSP和RTMP和谈的网络流媒体的播放 |
| 日志纪录职能 |
蕴含通讯日志和节目播放日志 每条通讯日志蕴含提议方、产生功夫、有关事务、有关参数及通讯了局。每条节目播放日志蕴含节目名称和播放功夫 |
| 加密认证职能 | 支持对播放器设置通鸭码； 支持SSL/TLS加密和谈，保险通讯信息安全。支持数字署名认证技术，保险素材传输正确和安全 |
| 数据库衔接职能 | 支持衔接mySQL、SQL server体式的数据库，自动获取数据并显示 |
| 网络数据分区职能 | 通过服务器端URL并指定字段，动态获取JSON文件数据和JSON字段值 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等重要操作系统的二次开发包，蕴含各类动态库、通讯和谈、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程说话，支持用户在各类平台进行二次开发，最大水平满足用户的个性化定造 |
| 云利用和信息安全 |
提供配套的专业级云平台颁布软件和手机App，通过国度信息安全等级�；と度现� 具备用户实名认证、多级角色权限治理、节目编纂/审核/颁布、显示屏自适应节目颁布等职能 具备远程LED显示屏治理职能、显示屏状态监测职能，具备节目颁布报表天生、屏幕信息在线监控、应急多级审核机造的信息安全保险职能 |
| 系统升级和守护 | |
|---|---|
| 平台升级守护 | iLEDCloud云平台和iLEDSys平台支持在线升级 |
| 固件升级职能 |
支持底层软件在线升级，极风雅便了系统开发、守护和职能升级；为客户有效节约成本，降低项目风险 |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压）； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 额定功率 | ≤6W（选配4Gu4，≤10W） |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保险 |
|
|---|---|
| 品质尺度 |
7*24幼时不休电，故障率≤0.3% |
| 结构防护 |
精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，直接上屏装置 |
| 表表防护 | 所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 |
| 终端治理和自动节造 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 治理设备 | PC、Android、ios等智能终端设备 |
| 远程节造 | 系统参数配置、节目播放节造、节目发送更新、亮度自动调整、按时开关显示屏 |
| 治理软件 |
LedshowYQ多媒体编纂软件（PC软件）、Ledmedia 手机APP 支持云治理：iLEDCloud信息颁布云平台、iLEDCloud微信幼法式、 iLEDSys信息颁布平台（企业版/独立布署） |
