专业配套智能云LED背包屏。多沉工业级品控保险 ，选取iledbag APP ，便捷支持信息集群颁布和云治理。集成无线4G ，集成GPS。
一屏一卡 ，幼型超薄�？榛杓� ，超高集成度 ；

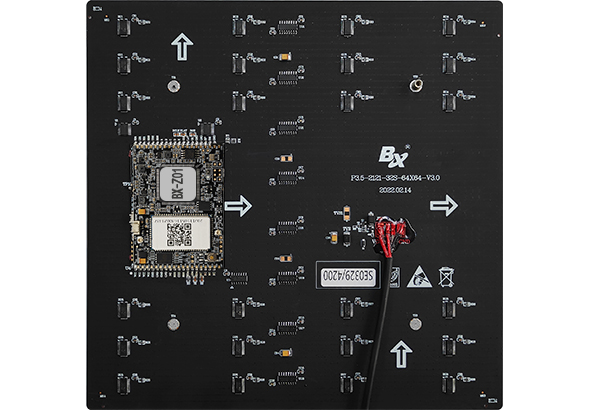

选取邮票孔贴装在显示模组背面 ，合用于超薄显示屏的工艺要求 ；
总像素≤16K点：128*128 ，宽度≤256 ，支持4组RGB数据信号 ，存储容量128MByte ；
涂敷UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾 ；
-40℃～80℃环境温度 ，3.5V-5.5V宽电压 ，7*24幼时不休电 ，≤0.3%故障率。
订单热线：
0512-36912677/88/99
BX产品倾心打造“多场景 ? 全职能”LED显示屏项目专用节造器
切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》

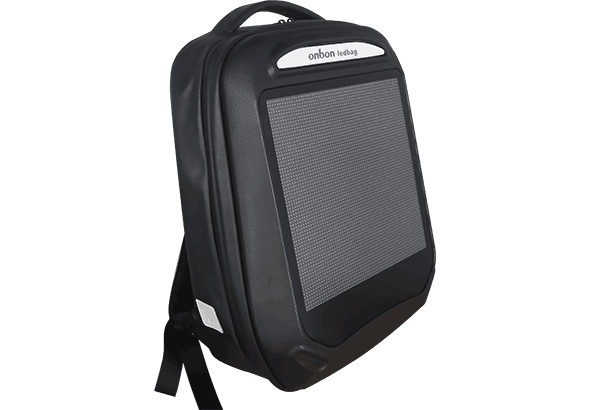

背包屏重要合用于一些特定行业服务人员的工具包或工具箱配置 ，装置在背包正面或表卖箱侧面 ，满足企业的业务宣传和品牌宣传 ，也能满足一些个性化展示必要。
1. 今年会jnh提供3款节造器产品 ，来满足分歧背包屏的项目利用

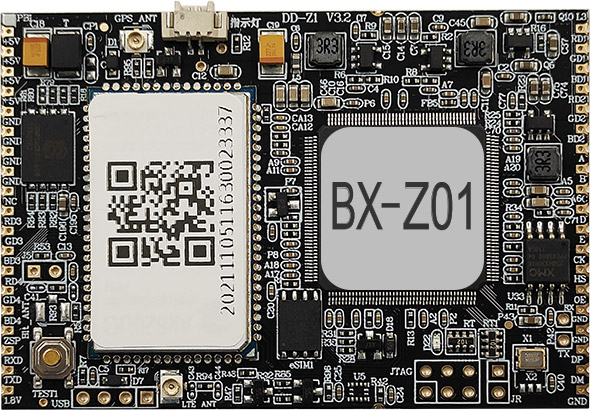

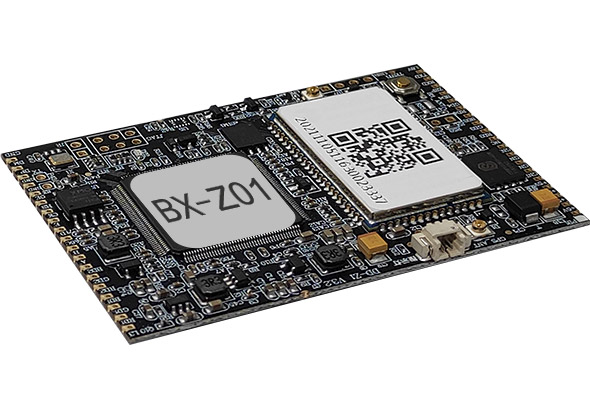

⑴ BX-Z01
专业配套无线4G通讯的智能云LED背包屏 ，集成4G和GPS�？�。所有背包屏与iLEDCloud /iLEDSys云平台衔接 ，选取手机APP (iledbag)便捷发送显示信息。
LED智能云背包屏合用于大型企业或互联网平台 ，既能满足企业的业务宣传和品牌宣传 ，也能两全对服务人员地位和背包屏工作状态的监督和治理。同时可能很好地满足LED智能云背包屏的设备运维、信息颁布和信息安全。
拥有较强的硬件配置和机能 ，65536级灰度 ，支持图片和gif动画 ，画质阐发好。
⑵ BX-C01
专业配套WiFi版LED背包屏 ，支持U盘上传信息。通常适合幼我使用 ，选取手机APP (iledbag)便捷发送显示信息。
与BX-C08A播放器同蹬撞件配置和机能 ，65536级灰度 ，支持图片和视频 ，画质阐发好。
⑶ BX-W01
专业配套WiFi版LED背包屏 ，支持U盘上传信息。通常适合幼我使用 ，选取手机APP (iledbag)便捷发送显示信息。
与BX-C01比力 ，硬件配置和机能较弱 ，64级灰度 ，支持图片 ，画质阐发略差 ，经济实惠。
2. 今年会jnh提供专业的iledbag App软件 ，便捷实现背包屏的节目编纂和信息颁布
⑴ iledbag App的节目类型重要蕴含：文本、图片、GIF动图、炫动文字、DIY涂鸦、素材库、计分板、创意时钟等。
⑵ iledbag App软件既能满足LED智能云背包屏 ，也能满足U盘和WiFi通讯的单机版LED背包屏。
3. 机能不变
⑴ -40℃～80℃环境温度 ，3.5V-5.5V宽电压 ，7*24幼时不休电 ，≤0.3%故障率 ；
⑵ 涂敷UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾 ；
4. 资质完整
⑴ 产品通过CE测试和认证 ，获得CE认证证书 ；
⑵ 产品的各项技术指标通过第三方机构检测并出具检测汇报。切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ；
⑶ 产品节造软件通过专业软件评测中心测试并出具测试汇报 ，获得有关的软件著述权。产品各项职能切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ；
⑷ 产品通过欧盟ROHS检测 ，并出具检测汇报。
BX产品以主题科技继承了大型LED集群显示系统和定造开发项目上的优势职位！
BX产品一连了今年会jnh“激情 创新 界说美满显示”的产品理想！
| 技术指标 | |
|---|---|
| 产品状态 | 2022年6月投放市场 |
| 节造点数 | 总像素≤16K点：256*64 ，宽度≤512 ，支持4组RGB数据信号 |
| 存储容量 | 128MByte |
| 节目数量 | 不限 |
| 区域数量 | 仅支持1个区域 |
| 区域类型 |
文本、图片、GIF动图、炫动文字、DIY涂鸦、素材库、计分板、创意时钟 |
| 边框显示 | 区域炫彩边框 |
| 支持播放媒体 | |
|---|---|
| 视频体式 | 支持gif动画 |
| 图片体式 | 支持bmp, jpg, png, gif等图片体式 |
| 文本体式 | 支持txt文本 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格单双色和全彩LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片等主流LED驱动芯片 ，不支持PWM芯片 |
| 行译码IC | 支持行译码和无译码模组 ，支持各类行译码芯片 |
| 扫描类型 | 支持智能描点 ，支持静态至1/64扫描之间的肆意扫描类型 |
| 模组空点 | 支持肆意空点 ，适配各类规格模组 |
| RGB信号 | 支持RGB信号线序矫捷界说 |
| 沉要职能 | |
|---|---|
| 通讯职能 |
支持互联网模式。集成无线4G ，集成GPS |
| 节目播放节造 | 支持节目挨次播放、节目按时播放 ；支持垂危通知 |
| 亮度调整职能 | 16级亮度调整 ，支持两种亮度调整模式：手动调亮和分时段自动调亮 |
| 多屏同步职能 |
支持多个播放器在播放一样节目信息时 ，维持播放画面实时同步的职能 |
| 日志纪录职能 |
蕴含通讯日志和节目播放日志。 每条通讯日志蕴含提议方、产生功夫、有关事务、有关参数及通讯了局。每条节目播放日志蕴含节目名称和播放功夫。 |
| 加密认证职能 |
支持对播放器设置通鸭码 ； 支持SSL/TLS加密和谈 ，保险通讯信息安全。支持数字署名认证技术 ，保险素材传输正确和安全。 |
| 数据库衔接职能 | 支持衔接mySQL、SQL server体式的数据库 ，自动获取数据并显示 |
| 网络数据分区职能 | 通过服务器端URL并指定字段 ，动态获取JSON文件数据和JSON字段值 |
| 云利用和信息安全 |
支持并提供配套的专业级云平台颁布软件 ，通过国度信息安全等级� ；と度现�。 支持配套的云平台微信幼法式 ，支持移动端设备便捷实现信息的编纂和颁布 ，同时保险信息安全。 具备用户实名认证、多级角色权限治理、节目编纂/审核/颁布、显示屏自适应节目颁布等职能 ； 具备远程LED显示屏治理职能、显示屏状态监测职能 ，具备节目颁布报表天生、屏幕信息在线监控、应急多级审核机造的信息安全保险职能。 |
| 系统升级和守护 | |
|---|---|
| 平台升级守护 | iLEDCloud云平台和iLEDSys平台支持在线升级 |
| 固件升级职能 |
支持底层软件和FPGA固件在线升级 ，极风雅便了系统开发、守护和职能升级 ， 为客户有效节约成本 ，降低项目风险 |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ，C级达标 |
| 最大功率 | ≤10W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级 ，测试电压4KV的测试 |
|
品质保险 |
|
|---|---|
| 品质尺度 |
7*24幼时不休电 ，故障率≤0.3% |
| 结构防护 |
精造塑壳托架 ，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求 |
| 表表防护 | 所有元器件表表涂覆UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾 |
| 终端治理和自动节造 | |
|---|---|
| 网络通讯 | 支持无线互联网模式 |
| 治理设备 | PC、Android、ios等智能终端设备 |
| 远程节造 | 系统参数配置、节目播放节造、节目发送更新、亮度自动调整 |
| 治理软件 |
iledbag 手机APP� ；趇LEDCloud /iLEDSys信息颁布平台实现云治理 |
