内置多组中英文字库，支持信息动态刷新。宽泛利用于工业现场、设备配套、车载显示、智能公交站牌和集群显示系统等领域的二次开发。
板载标配RS232串行接口，通讯距离≤200m；
节造点数≤128*32点时，串口通讯的动态刷新距离可达20ms；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率。
扫一扫，“购”惊喜
内置多组中英文字库，支持信息动态刷新。宽泛利用于工业现场、设备配套、车载显示、智能公交站牌和集群显示系统等领域的二次开发。
板载标配RS232串行接口，通讯距离≤200m；
节造点数≤128*32点时，串口通讯的动态刷新距离可达20ms；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率。
订单热线：
0512-36912677/88/99

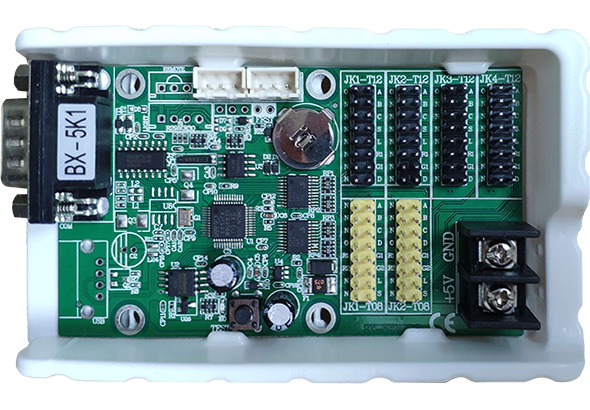

BX-5K1 /6K1字库节造器宽泛利用于各类工业设备配套
切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》
1. 重要职能个性
提供通讯和谈，专用于设备配套、扬尘在线、智慧停车、数字仓储屏，工业现场、车载显示、智能公交等；
内置多组中英文字库，支持多语种字库；
目前已支持中文、英文、俄文、阿拉伯文、希伯来语、法语、西班牙语、日语、缅甸语、维吾尔语、韩文、泰文、老挝文、藏文等14个语种字库。
出厂标配16*16中文和8*16英文字库，用户可自行造作下载48*64内的肆意点阵各语种字库。
2. 重要产品和选型准则
⑴ BX-5K1 (RS232/RS485)
第一代字库节造器，利用最宽泛。
仅支持单双色模组，仅支持中英文字库，仅支持串口通讯；
新版BX-5K1将于2022年9月批量下线，将在画面刷新率和数据实时更新方面同步6K1的机能。
⑵ BX-6K1 (RS232+RS485)和BX-6K1 (网+RS232+RS485)
第二代字库节造器，利用宽泛。
支持多语种字库；
具备六代产品各类优势：
A.支持各类规格的单色、双基色、三基色LED显示模组
B.画面刷新率大幅提升，数据实时更新速度大幅提升，支持各类传感器能力大幅提升
C.支持全职能接口和全通讯接口；
D.隔离网络无效数据，适应忙乱复杂网络（含较多摄像头），通讯更不变。
新版BX-6K1(RS232/RS485)选配板载wifi，将于2022年9月批量下线。
3. 机能不变
⑴ -40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率；
⑵ 涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
⑶ 选取塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；
⑷ 通讯不变不掉线。所有通讯接口和输入输出接口严格抗静电和抗浪涌设计。
4. 资质完整
⑴ 产品通过CE测试和认证，获得CE认证证书；
⑵ 产品的各项技术指标通过第三方机构检测并出具检测汇报。切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》；
⑶ 产品节造软件通过专业软件评测中心测试并出具测试汇报，获得有关的软件著述权。产品各项职能切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》；
⑷ 产品通过欧盟ROHS检测，并出具检测汇报。
BX产品以主题科技继承了大型LED集群显示系统和定造开发项目上的优势职位！
BX产品一连了今年会jnh“激情 创新 界说美满显示”的产品理想！
| 技术参数 | |
|---|---|
| 产品状态 | 2012年12月投放市场，批量现货供给 |
| 节造点数 |
单色48K/双色24K点；宽度≤2048 |
| 显示模式 | 单色 2048*16 1536*32 1024*48 768*64 |
| 存储容量 | 2MByte |
| 节目数量 | 支持32个节目。特殊需要可定造扩大 |
| 区域数量 | 支持5个静态区+5个动态区。特殊需要可定造扩大 |
| 区域类型 | 静态区、动态区 |
| 字库文件 | 出厂标配16*16中文字库和8*16英文字库；用户可造作下载48*64内的肆意点阵各语种字库 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格的单色、双基色LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、SM16188 |
| 行译码IC | 支持74HC138行译码和无译码模组 |
| 扫描类型 | 支持静态、1/2、1/4、1/8、1/16扫描，支持8列折行数据分列 |
| 板载接口 | |
|---|---|
| 显示接口 | 2组T08+4组T12 |
| 通讯接口 |
RS232串行接口；串口波特率57600bit/s或9600bit/s |
| 传感器接口 |
板载标配温度传感器接口 |
| 沉要职能 | |
|---|---|
| 通讯职能 |
支持RS232通讯 |
| 节目播放节造 | 支持节目挨次播放、节目按时播放 |
| 按时开关职能 | 支持软件号令开关和按时自动开关屏幕 |
| 亮度调整职能 | 16级亮度调整，支持两种亮度调整模式：手动调亮、分时段自动调亮 |
| �？仄髦澳� | 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试 |
| 通例传感器职能 | 支持温度传感器的接入和显示 |
| 信息动态刷新 | 支持5个动态区域，支持信息实时更新。 |
| 屏参速配职能 | 支吃炝幕配置参数的保留与回读 |
| 肆意排版职能 | 全能编纂器便捷支持蒙古文、希伯来文、阿拉伯文等肆意排版规定，轻松实现横屏竖排 |
| 二次开发 |
提供通讯和谈和LedshowZK测试软件，也提供C# 、JAVA、VB、C++整套的开发工具 |
| 系统升级和守护 | |
|---|---|
| 固件升级职能 | 支持底层软件固件在线升级，极风雅便了系统开发、守护和职能升级，
为客户有效节约成本，降低项目风险； |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V-5.5V宽工作电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
| 额定功率 | ≤2W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
