BX-5K1 /6K1字库节造器宽泛利用于各类工业设备配套
切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》

1. 重要职能个性
    提供通讯和谈，专用于设备配套、扬尘在线、智慧停车、数字仓储屏，工业现场、车载显示、智能公交等；
    内置多组中英文字库，支持多语种字库；
    目前已支持中文、英文、俄文、阿拉伯文、希伯来语、法语、西班牙语、日语、缅甸语、维吾尔语、韩文、泰文、老挝文、藏文等14个语种字库。
    出厂标配16*16中文和8*16英文字库，用户可自行造作下载48*64内的肆意点阵各语种字库。

2. 重要产品和选型准则
⑴  BX-5K1 (RS232/RS485)
     第一代字库节造器，利用最宽泛。
     仅支持单双色模组，仅支持中英文字库，仅支持串口通讯；
     新版BX-5K1将于2022年9月批量下线，将在画面刷新率和数据实时更新方面同步6K1的机能。
⑵  BX-6K1 (RS232+RS485)和BX-6K1 (网+RS232+RS485)
     第二代字库节造器，利用宽泛。
     支持多语种字库；
     具备六代产品各类优势：
     A.支持各类规格的单色、双基色、三基色LED显示模组
     B.画面刷新率大幅提升，数据实时更新速度大幅提升，支持各类传感器能力大幅提升
     C.支持全职能接口和全通讯接口；
     D.隔离网络无效数据，适应忙乱复杂网络（含较多摄像头），通讯更不变。
     新版BX-6K1(RS232/RS485)选配板载wifi，将于2022年9月批量下线。

3. 机能不变
⑴  -40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率；
⑵  涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
⑶  选取塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；
⑷  通讯不变不掉线。所有通讯接口和输入输出接口严格抗静电和抗浪涌设计。

4. 资质完整
⑴  产品通过CE测试和认证，获得CE认证证书；
⑵  产品的各项技术指标通过第三方机构检测并出具检测汇报。切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》；
⑶  产品节造软件通过专业软件评测中心测试并出具测试汇报，获得有关的软件著述权。产品各项职能切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》；
⑷  产品通过欧盟ROHS检测，并出具检测汇报。

BX产品以主题科技继承了大型LED集群显示系统和定造开发项目上的优势职位！
BX产品一连了今年会jnh“激情创新界说美满显示”的产品理想！

今年会·jnh(中国区)官方网站入口

技术参数
产品状态	新版2020年11月投放市场，批量现货供给
节造点数	单色/双色/三基色32K点；宽度≤512
显示模式	单色 512*64
存储容量	4MByte
节目数量	支持32个节目。特殊需要可定造扩大
区域数量	支持5个静态区+5个动态区。特殊需要可定造扩大
区域类型	静态区、动态区
字库文件	出厂标配1616中文字库和816英文字库；用户可造作下载48*64内的肆意点阵各语种字库

显示成效
移动滑润性	文字左移不错列，降低移动速度画面不抖动，长屏左移亮度不损失；
画面不变性	支持画面移动速度肆意调节；刷新率高，画面不变；
最佳视效带载宽度	在最大宽度下均能保障最佳视效

模组兼容性
适配模组	各类规格的单色、双基色、三基色LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片等各类主流LED驱动芯片；不支持PWM芯片
行译码IC	支持74HC138行译码和无译码模组，暂不支吃熹它行译码芯片，后期陆续增长支持各类行译码芯片
扫描类型	支持智能描点，支持静态至1/32扫描之间的肆意扫描类型
模组空点	支持肆意空点

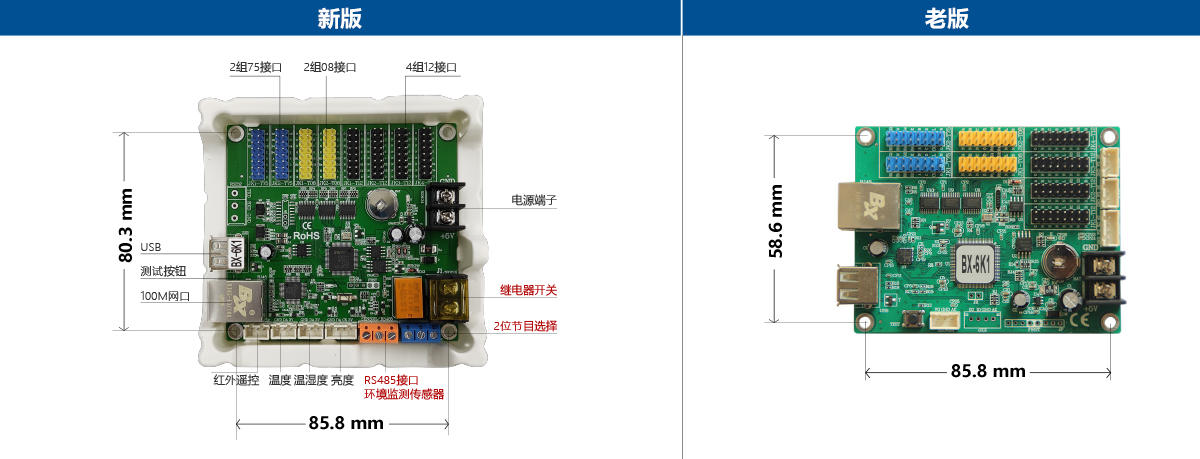

板载接口
显示接口	2组T75+2组T8+4组T12
通讯接口	板载100M网口+RS485+USB接口
传感器接口	板载标配亮度/温度/温湿度传感器接口、RS485环境传感器接口、红表�？赝方涌�
节目选择接口	标配2位节目选择接口，支持表部信号节造4个节目切换播放；可通过IO管脚配置满足更多节目切换需要
远程开关接口	板载继电器开关，支持远程开关屏幕电源

沉要职能
通讯职能	支持局域网和互联网通讯，IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测；
网络加强	BX-6K1 隔离网络无效数据，适应忙乱复杂网络（含较多摄像头），通讯更不变
节目播放节造	支持节目挨次播放、节目按时播放；标配2位节目选择接口，支持表部信号节造4个节目切换播放，可通过IO管脚配置满足更多节目切换需要
按时开关职能	板载继电器开关，支持软件号令开关和按时自动开关屏幕
亮度调整职能	16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮
�？仄髦澳�	支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试
通例传感器职能	支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入；
环境监测传感器职能	支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境监测传感器的便捷接入和显示；支持雷达测速、水位、雨量等传感器的定造接入和显示；
信息动态刷新	支持5个动态区域。带载128*32点单色屏时，串口通讯的信息更新速度可达20ms以内
语音播报职能	选择BX-6K1-YY，支持中英文语音播报�？赏讲ケㄏ允灸谌�，也可独立播报其它内容
屏参速配职能	支吃炝幕配置参数的保留与回读
二次开发	提供通讯和谈和LedshowZK测试软件，也提供C# 、JAVA、VB、C++整套的开发工具
内置字库	内置多组中英文字库，支持多语种字库。内置字库出厂标配1616中文和816英文字库，用户可自行造作下载48*64内的肆意点阵各语种字库

系统升级和守护
固件升级职能	支持底层软件在线升级，极风雅便了系统开发、守护和职能升级，为客户有效节约成本，降低项目风险；

电气参数
工作电压	5V（3.5V～5.5V宽工作电压）切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标
额定功率	≤2W

电气参数

工作电压

5V（3.5V～5.5V宽工作电压）

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

额定功率

≤2W

环境适应性
环境温度	环境温度-40℃～80℃不变工作切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标
防盐雾等级	满足海边500米使用环境要求切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

环境适应性

环境温度

环境温度-40℃～80℃不变工作

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

防盐雾等级

满足海边500米使用环境要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标

电磁兼容性
无线电骚扰	对节造器的电源端子、网口和串口进行无线电骚扰检测切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值
静电放电抗扰度	对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试
浪涌冲击抗扰度	对节造器的电源端子和网口进行浪涌冲击检测通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

电磁兼容性

无线电骚扰

对节造器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值

静电放电抗扰度

对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容试验和丈量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试

浪涌冲击抗扰度

对节造器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

品质保险
品质尺度	7*24幼时不休电，故障率≤0.3%
结构防护	精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，直接上屏装置；
表表防护	所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。

文件名称	下载次数	下载
LedSuite APP 单一使用教程版本号：20231116	14651	查看下载
多屏幕模式教程版本号：20231205	6756	查看下载
单屏模式和多屏模式屏幕设置教程版本号：20231205	11955	查看下载
